泰和安火災報警設備接線
      火災自動報警系統是由觸發裝置、火災報警裝置、聯動輸出裝置以及具有其它輔助功能裝置組成的，它具有能在火災初期，將燃燒產生的煙霧、熱量、火焰等物理量，通過火災探測器變成電信號，傳輸?shù)交馂?zāi)報警控制器，并同時以聲或光的形式通知整個樓層疏散，控制器記錄火災發生的部位、時間等，使人們能夠及時發現火災，并及時采取有效措施，撲滅初期火災，大限度的減少因火災造成的生命和財產的損失，是人們同火災做斗爭的有力工具。

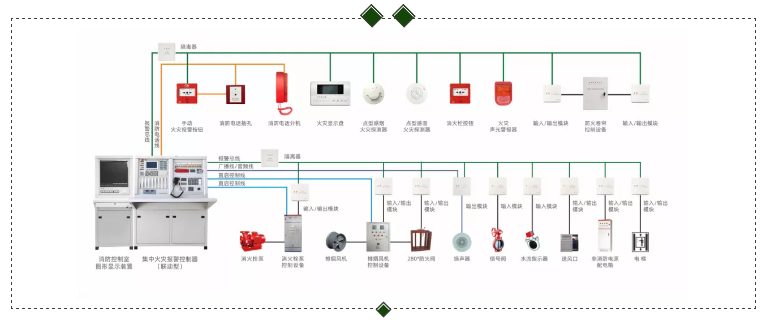

泰和安火災報警設備接線圖

      火災探測器是消防火災自動報警系統中，對現場進行探查，發現火災的設備。火災探測器是系統的“感覺器官”，它的作用是監視環境中有沒有火災的發生。一旦有了火情，就將火災的特征物理量，如溫度、煙霧、氣體和輻射光強等轉換成電信號，并立即動作向火災報警控制器發送報警信號。

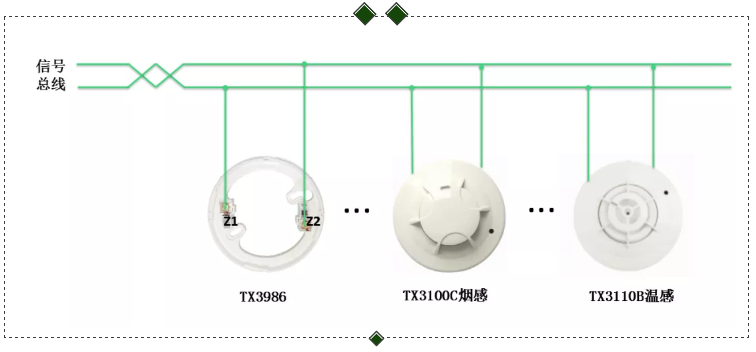

TX3100C點型光電感煙火災探測器、TX3110B點型光電感溫火災探測器接線圖

      手動報警按鈕是火災報警系統中的一個設備類型，當人員發現火災時，在火災探測器沒有探測到火災的時候，人員手動按下手動報警按鈕，報告火災信號。

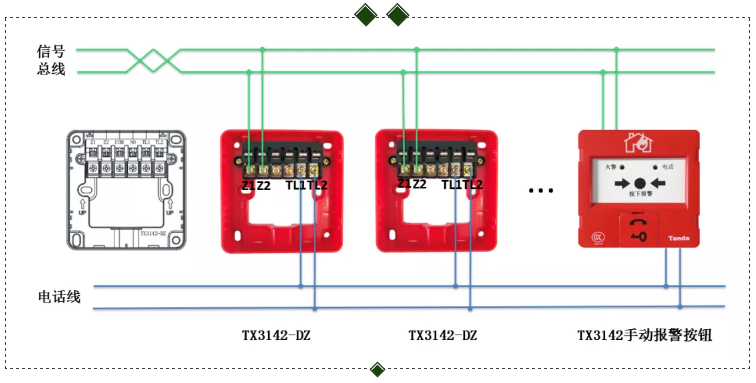

TX3142手動報警按鈕接線圖

      消火栓按鈕一般放置于消火栓箱內，其表面裝有一按片，當發生火災時可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮，并能向控制中心發出信號，一般不做為直接啟動消防水泵的開關。

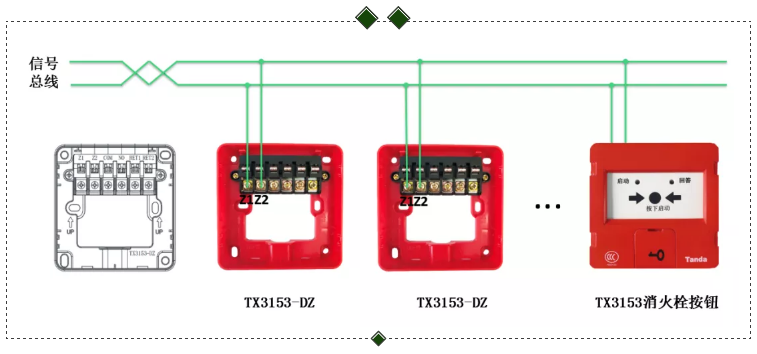

TX3153消火栓按鈕接線圖

      聲光報警器（Audible and visual alarm）又叫聲光警號， 是為了滿足客戶對報警響度和安裝位置的特殊要求而設置。同時發出聲、光二種警報信號。專用領域：鋼鐵冶金、電信鐵塔、起重機械、工程機械、港口碼頭、交通運輸、風力發電、遠洋船舶等行業； 是工業報警系統中的一個配件產品。

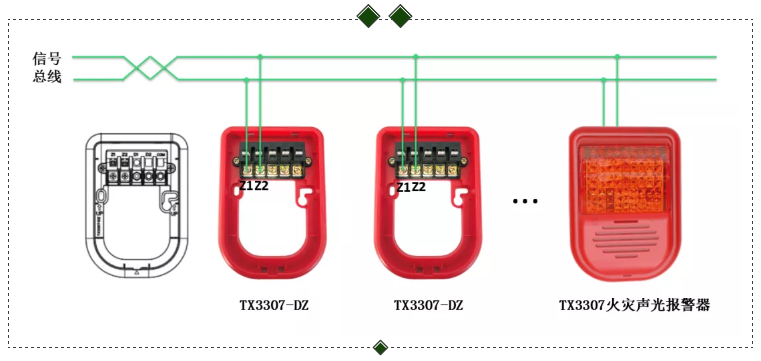

TX3307火災聲光報警器接線圖

      火災顯示盤是一種可以安裝在樓層或獨立防火區內的火災報警顯示裝置。
      可用于樓層或獨立防火區內的火災報警裝置。當控制中心的主機控制器產生報警，同時把報警信號傳輸?shù)绞Щ饏^(qū)域的火災顯示盤上，顯示盤會顯示報警的探測器編號及相關信息并發出報警聲響。

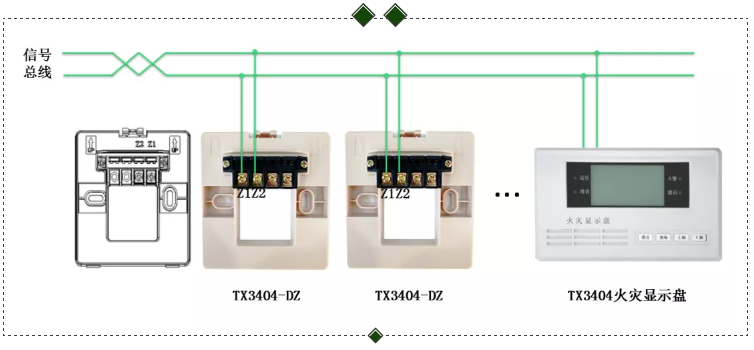

TX3404火災顯示盤接線圖
